浮筒阀

产品名称:浮筒阀

产品标签:限流阀,节流阀,可调节浮筒阀

更新时间:2021/9/27 17:17:56

上一个产品:没有资料

下一个产品:没有资料

在线客服:点击这里给我发消息 点击这里给我发消息

电子样本: 点击下载



产品详情

浮筒阀 限流阀 节流阀,又叫自控截污装置,是利用浮筒升降调节的一款阀门。由我司吸收了国内外技术自主研发的一款自控截污产品,采用304不锈钢材质,耐腐蚀性好,寿命长,主要是利用浮力的原理实现初期雨水截流。现已广泛用于控源截污雨污分流项目中。

1. 主要零部件

一.材料清单

序号

名称

材质

数量

1

阀体

304不锈钢

1

2

阀板

304不锈钢

1

3

密封面

304不锈钢

1

4

浮筒

304不锈钢

1

5

拐臂

304不锈钢

1

6

调节齿轮

黄铜

1

2. 使用工况

一.适用工况环境

1)合流管截污、初期雨水截污。

2) 小区排水管与道路市政管道衔接处。

3)道路交叉管道衔接处。

4)河道排放口。

5) 老城区改造

3. 工作原理

1 晴天状态

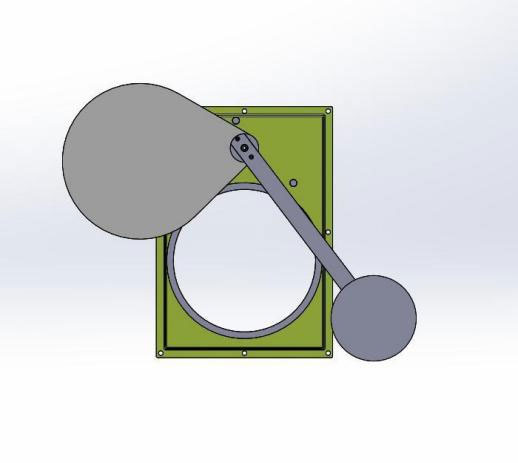

晴天时,进水口内全部为污水, 水量较小, 井体内的水位低, 浮筒在重力作用下 使得浮筒阀阀板处于开启状态, 此时污水全部经由浮筒阀开口流向污水管网。

2   降雨初期

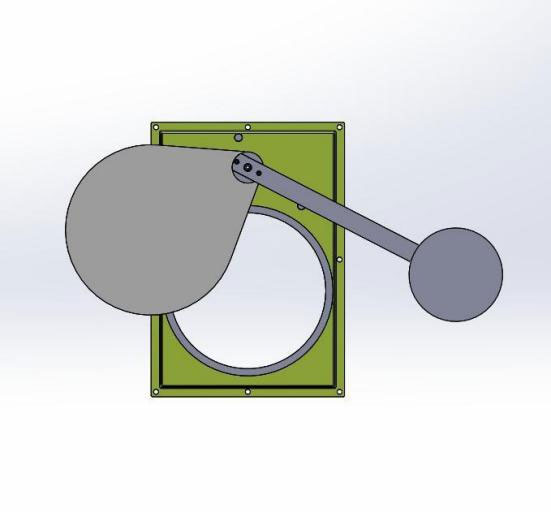

降雨初期, 进水口的流量逐渐增大,井体内的水位也随之逐步上升, 此时浮筒在 浮力的作用下,小带动浮筒阀阀板逐步关闭截污管口,此时初期雨水也经由浮筒 阀开口流向污水管网。

3   降雨中后期

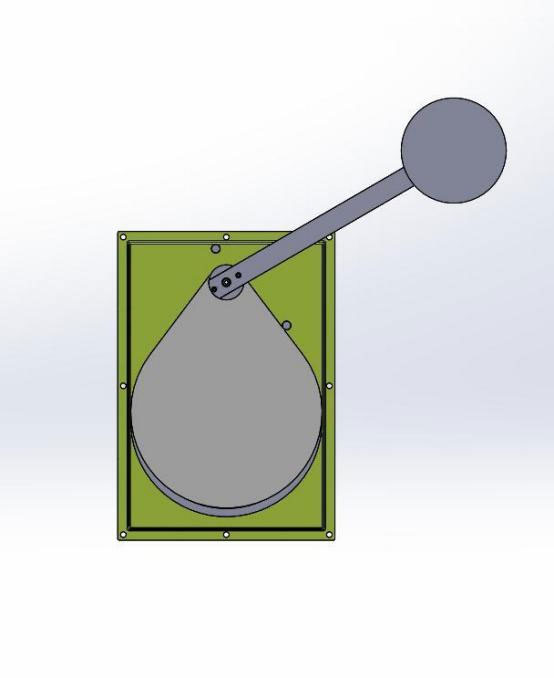

随着降雨的继续增大,井体内的水位进一步上升,此时浮筒带动浮筒阀阀板完全 关闭, 从而避免了大量雨水进入到污水管网,稀释的水从井体内排水口排出。

4 降雨结束

随着现状合流管内水位下降,浮筒带动浮筒阀阀板逐步开启,并恢复到初始状态。

4. 使用说明

①适用工况

1) 小区、道路、河道排放口等现状合流管截污。

2)合流及分流状态下初期雨水截流。

3)污水水位过高时,防止污水倒灌至雨水系统。

4)污水管负荷较大情况下限流,避免大量雨水冲击污水系统。

② .功能

1) 当雨水井内水位上升,浮筒阀阀板在浮筒的带动下关闭截污管口,防止大 量雨水进入污水管。

2) 正常情况下,浮筒阀阀板开启,合流管内污水通过浮筒代进入污水管。

3) 可根据雨污混合管及雨水管的不同尺寸,进行调节浮筒的高度,满足不同 井的使用功能。

任意安装方向



二、性能参数

1  浮筒阀是不使用机械式装置,是成套一体式设备,利用水位、浮力、重力实 现浮筒阀对截污管口的开启和闭合。

2  浮筒阀阀板是旋转动作运行。

3  浮筒阀的密封面与阀板直接接触,可避免杂物卡在密封面上。

三、安装说明

⑴ .安装前准备工作

1 、检测截污井井体尺寸及各管道的位置布置是否和施工图纸相符。

2 、浮筒阀安装在截污管口处立面,附壁式安装。截污管口处立面墙体需光 洁、平整,对于不符合要求的需要进行修复处理。

3 、浮筒阀需要垂直安装。

4 、开关动作灵敏,不得承受额外阻力及重力。

5 、现场应备有 220V 交流电源(方便打孔) 。

安装前需如下工具或设备:

吊装设备(DN200~DN400 可以绳子吊装,DN500 以上需吊车吊装) 、冲击钻(现 场应配有 220V 电源) 、膨胀螺栓、锤子、活动扳手、内六角扳手、玻璃胶或水 泥,井下作业需配备照明设备。

四、维护要求

① .井体维护

检查内容: 浮筒是否能浮动、密封性、井盖井座完整性。

检查方式: 目测

检查周期: 6 个月

② . 维 护

维护标准

检查内容:

项目

标准

方式

周期

浮筒

外观是否完整、

吃水有无变化

目测

6个月

传动机构

有无腐蚀、

有无连接脱落、

活动是否正常

目测

晴天观测+雨天观测

6个月根据天气情况

阀板开闭

晴天时闸门是否处于开

启状态,雨天时阀板是

否处于关闭状态

目测

6个月

晴天

阀体

有无腐蚀、脱落

目测

6个月

杂物缠结

拐臂有无杂物缠结、管口有无杂物阻碍

目测

6个月

③ .维护记录

对于浮筒阀维护,要求进行记录: 养护时间、养护状态、 问题处置状态、养护人 等相关信息记录在案,已备管理。

五、售后服务承诺

1 、24 小时售后服务热线: 021-56552121

2 、免费提供技术指导、培训

3 、产品质保 12 个月,免费提供终身技术支持

4 、免费提供现场勘查及调试服务

5 、定期自巡查服务
